Link. Verbind elke machine.
Eén kastje per machine dat oude en nieuwe machines aan Forestead koppelt, ongeacht merk of bouwjaar. Het leest de status, geeft opdrachten via de bestaande aansluitingen en blijft buiten alles wat met veiligheid te maken heeft.
FORESTEAD LINKEén kastje, elke machine.
Leest de besturing
Via serieel, netwerk of het HDMI beeld van de besturing. Status, voortgang en meldingen komen vanzelf in het overzicht.
Geeft opdrachten
Jobs laden, starten, stoppen en parkeren via de ingangen van de besturing zelf. Starten op afstand alleen als de sleutelschakelaar het toelaat.
Buiten de veiligheid
Nooit in het noodstop of vrijgavecircuit. De machine blijft zich gedragen zoals de fabrikant hem gebouwd heeft.
Wisselen in minuten
De instellingen staan op Core. Nieuwe Link erin, en hij gaat verder waar de vorige stopte.
Tegen een stootje
Systeem alleen lezen met een watchdog. Een stroomstoring of stekker eruit beschadigt niets.
Overal dezelfde hardware
Eén reserve per tien machines is genoeg. Per machine verschilt alleen de software.
Eén ontwerp voor elke machine.
Overal dezelfde hardware, per machine een andere driver. Een oude Gerber met RS232 en een nieuwe frees met MASSO doen daardoor op precies dezelfde manier mee.
Voor starten, stoppen en jobs laden is er Link IO: een module op DIN rail in de machinekast met acht ingangen en acht relais, met één kabel aan Link. Die sluit aan op de ingangen die de besturing daar zelf al voor heeft.

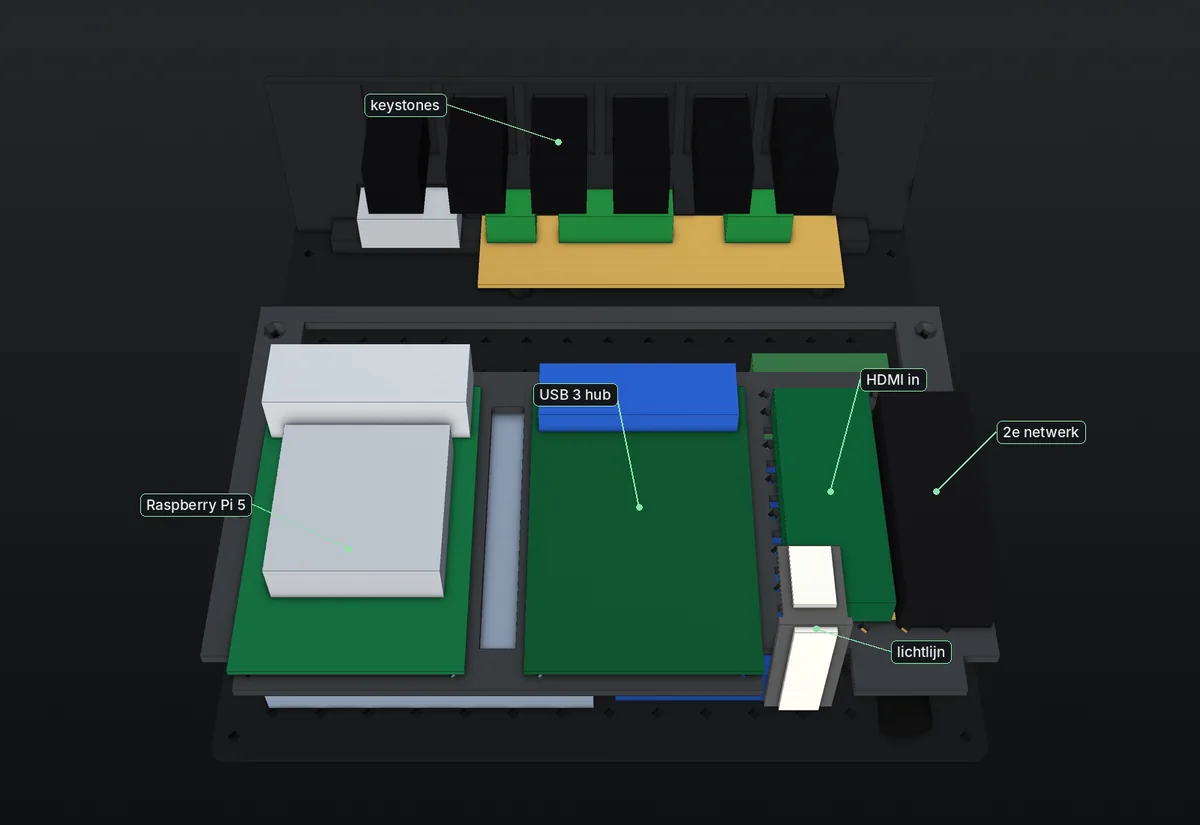

- Behuizing en chassis in eigen huis ontworpen en geprint
- Wisselbaar achterpaneel per type machine
- Lichtlijn voor de status, van een afstand te zien
Alles wat een machine kan zeggen.
Van een seriële poort uit de jaren negentig tot het HDMI beeld van een moderne besturing. Link leest mee zonder iets aan de machine te veranderen.
De details.
Dit zijn de gegevens van het prototype dat nu in onze werkplaats draait. Vragen over jouw situatie? Bel of mail gerust.

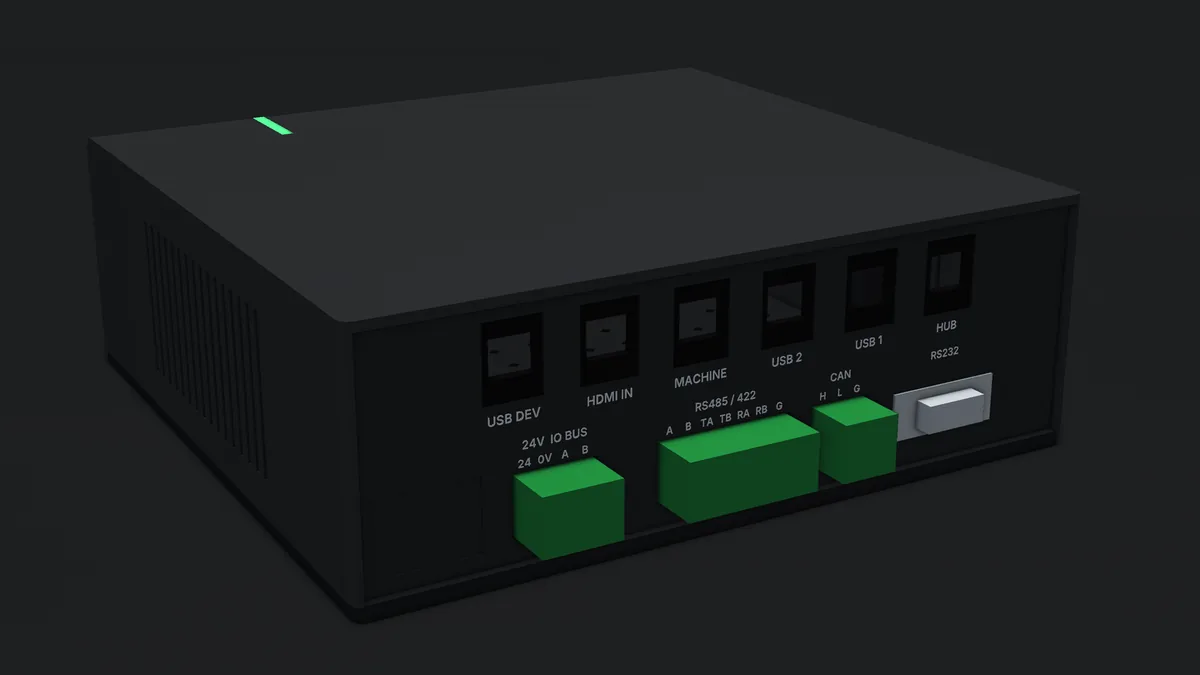

| Behuizing | 200 x 190 x 68 mm |
|---|---|
| Montage | DIN klem, magneten of DIN rail aan de muur |
| Netwerk | Hub poort plus een tweede netwerk voor de machine |
| Serieel | RS232 (DB9), RS485/422 geïsoleerd, CAN |
| Beeld en USB | HDMI in om de besturing mee te lezen, 2 x USB, USB DEV |
| Link IO | 8 ingangen 5 tot 36 V (PNP of NPN), 8 relais, DIN rail, één kabel naar Link |
| Besturingen | MASSO, Klipper, Gerber ARC, Mach3 via het scherm |
| Veiligheid | Nooit in noodstop of vrijgave, starten op afstand alleen met sleutelschakelaar |
Prototype. Maten en specificaties kunnen nog veranderen.
